閥桿的結構以及生產技術介紹
發布日期：[2020-08-31] 點擊率：閥桿的結構是什么樣的呢？閥桿又是采用了什么生產技術生產的呢？下面就跟閥桿廠家一起來了解一下吧！閥桿是用來啟、閉關閉件，并傳遞密封力的，閥門的啟、閉動作通過動力裝置、閥桿和閥桿螺母來實現。閥桿除承受軸向力外，還承受傳動機構的轉矩，它的受力情況比較復雜。

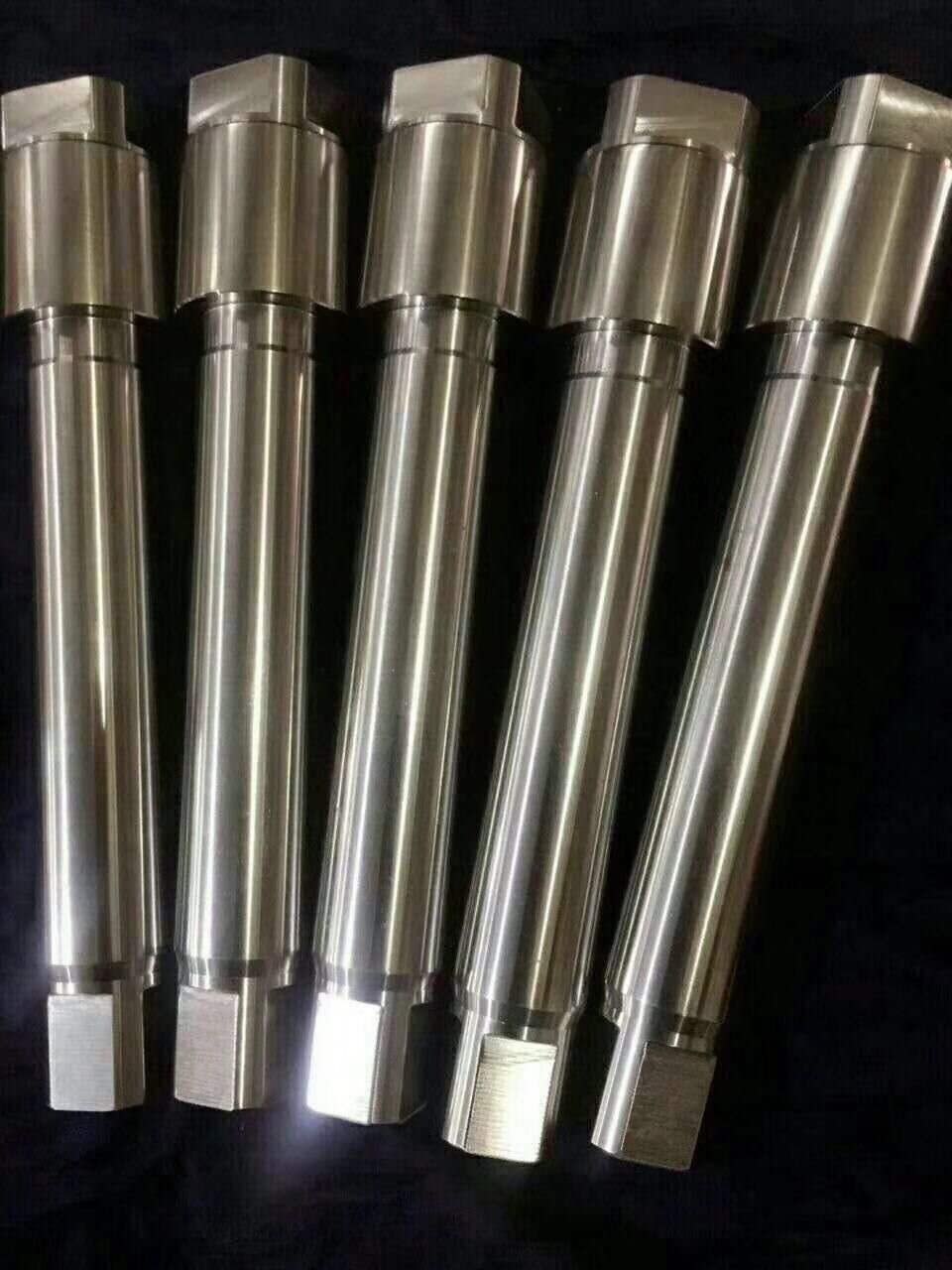

閥桿是軸類零件，其長度大于直徑。一般是由外圓柱面、外螺紋、外圓錐面及外四方面組成。根據其端部結構的不同，閥桿可分為帶密封錐和不帶密封錐的兩種形式。盡管閥桿的結構有所不同，但也有其共同的特點。
1，度要求高
閥桿有一個粗糙度要求很高的外圓柱表面。閥桿的外圓柱表面與填料緊密接觸，為使閥桿在旋轉或軸向運動時不致劃傷填料，并保證它與填料間的密封，其外圓柱面的粗糙度要求高，一般為Ra3.2~0.8um.
2，帶外螺紋
除球閥等個別閥門的閥桿外，絕大部分閥桿均有外螺紋。外螺紋用來把動力裝置或傳動裝置的旋轉運動轉換為閥桿的軸向運動，以實現閥門的開啟與關閉。為了能承受較大的軸向載荷，閥桿通常采用單頭標準梯形螺紋。
閥桿的主要技術參數
閥桿的主要技術要求有表面精度和公差兩項。
1，表面精度
閥桿外圓的直徑精度一般為11級，表面粗糙度為Ra3.2~0.8um。螺紋精度為7~9級，表面精糙度為Ra6.3~3.2um.。密封錐面的表面粗糙度為Ra3.2~0.4um。
2，公差
閥桿的軸心線直線在全長上不應超過外圓直徑公差的1/2。外圓柱的錐度在每100mm長度上不得大于0.015mm。螺紋、密封錐面對外圓柱的同軸度一般不超過外圓柱直徑公差的1/2。
通過上面閥桿廠家的介紹大家應該知道閥桿的結構以及生產技術的介紹了。
